Il piatto della lega di spessore 3.0mm TZM ha preparato il metallo dai piatti della lega delle metallurgie delle polveri

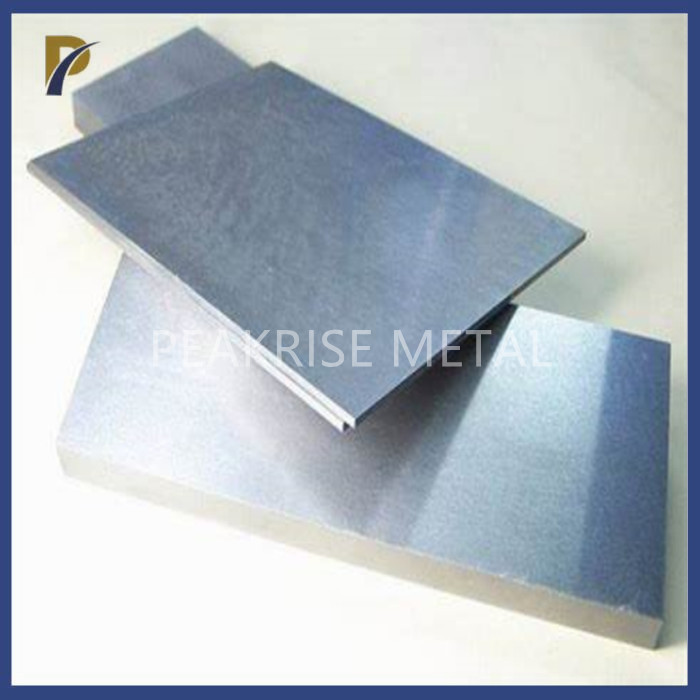

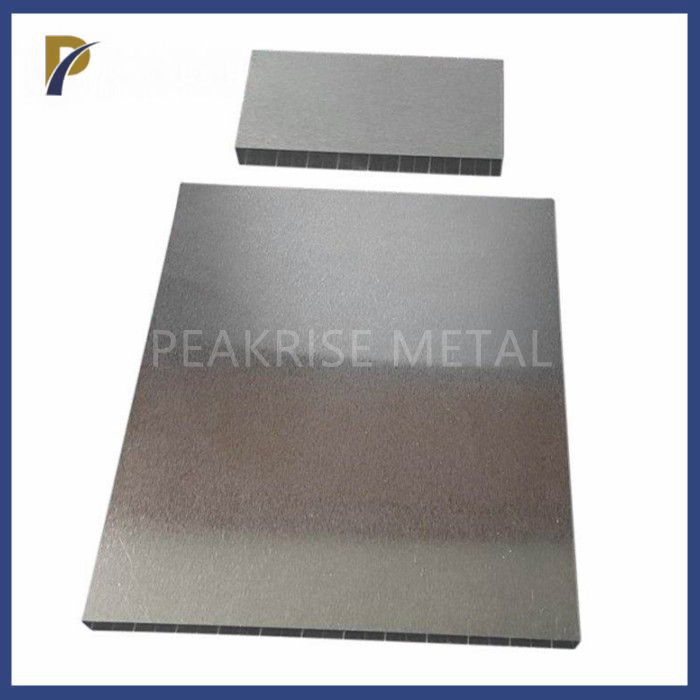

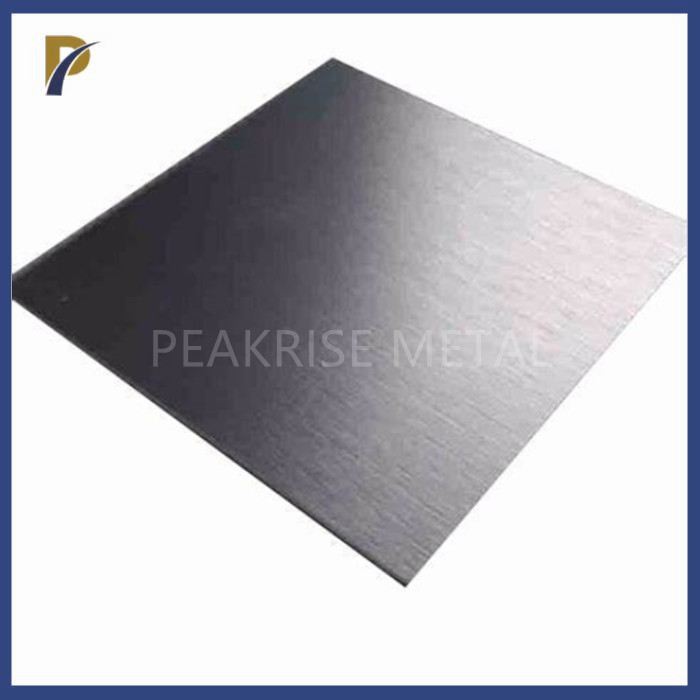

Piatto della lega di TZM pronto dalle metallurgie delle polveri

1. Descrizione del piatto della lega di TZM pronto dalle metallurgie delle polveri:

La migliore lega del molibdeno è TZM. Questa lega contiene meno il molibdeno di 99,2%, fino a 99,5%, 0,50% titanio, 0,08% zirconi e le leghe Mo-HF-c rinforzati dalla precipitazione della particella del carburo dell'afnio. Alle temperature sopra 1300°C, TZM è due volte più forte del molibdeno puro. La temperatura della ricristallizzazione di TZM è circa 250' C superiore a quella di molibdeno ed ha migliore prestazione di saldatura.

La superficie del piatto di titanio del molibdeno dello zirconio (piatto di TZM) è marrone scuro e dopo pulizia chimica, è lustro metallico argento-grigio. Secondo la larghezza e lo spessore forniti dall'utente, la nostra società può produrre i bordi di TZM con superficie regolare e piana, nessun difetti quale pelle pesante, delaminazione, le crepe, i bordi incrinati e l'inclusione delle impurità. Pricipalmente usato per le parti della fornace del molibdeno, i dispositivi di vuoto elettrici, le bottiglie dell'isolamento termico, ecc.

2. dimensione del piatto della lega di TZM pronto dalle metallurgie delle polveri:

Comune una certa dimensione del piatto della lega di TZM:

L'altra dimensione può essere elaborata secondo la richiesta del cliente.

3. Produzione del piatto della lega di TZM pronto dalle metallurgie delle polveri:

1). Ti della miscela 0,45%, 0,08% Zr, 0,01% C e polvere della grafite con il Mo per 6 ore.

2). La polvere mista è premuta e formata sotto la pressione di 150MPa dalla pressatura isostatica fredda.

3). Sotto la protezione di idrogeno, del posto la lastra urgente in una fornace di sinterizzazione a 2100°C per 4 ore e poi della sinterizzazione in una lastra della lega di TZM.

4). La lastra con uno spessore di 30mm è laminata a caldo a 1350°C, di modo che lo spessore della lastra si trasforma in in 4.5mm e l'importo di deformazione è 83%. Poi a 700~750℃, la lastra è rotolata a 1.2mm e la sua deformazione totale è 95%.

5). Tempri a 900℃ per alleviare lo sforzo, quindi longitudinalmente rotoli a 0.7mm a 600~700℃.

6). Dopo la tempera a 850°C per eliminare lo sforzo, laminare a freddo longitudinale è eseguito a 200~300°C per ottenere un piatto della lega di 0.5mm, in cui la deformazione totale è 98%.

4. Prodotto chimico del piatto della lega di TZM pronto dalle metallurgie delle polveri:

Prodotti relativi:

Piatto di Mo                    Elettrodo di Mo                 Crogiolo di Mo               Barca di Mo

Volete conoscere più circa i nostri prodotti?
